Humedad y Temperatura salidas 0-10V y ModBus

Por necesidad de disponer de sensores económicos y fiables que puedan servir tanto para el ámbito educativo como para su uso comercial me planteé desarrollar un circuito práctico y económico. En primer lugar, la elección del sensor. Existen sensores de gran calidad (por ejemplo de Sensirion) pero por temas de precio al final opté para este proyecto por el DHT22, de gran difusión y buen precio (algo más de 2€ para pocas unidades). El DHT11 es más económico, pero sus prestaciones son bastante flojas.

Para ofrecer salidas estándar en el mercado de domótica/inmótica y en el entorno educativo se hacía necesario implementar algún tipo de salida común, optando por las salidas 0-10V. Una salida 0-10V para la Humedad y otra para la temperatura. Ya que esta conversión requería la intervención de un microprocesador se me ocurrió la posibilidad de añadir el interfaz ModBus por un incremento de precio bastante razonable, solo añadiendo el driver 485.

El microcontrolador tenía que ser económico, con interfaz serie preferentemente para ModBus, por lo que opté Atmel ATMega328P que incorpora sobradamente estas características. Decidí no usar cristal de cuarzo y usar el reloj interno a 8MHz para simplificar el montaje y ahorrar costos.

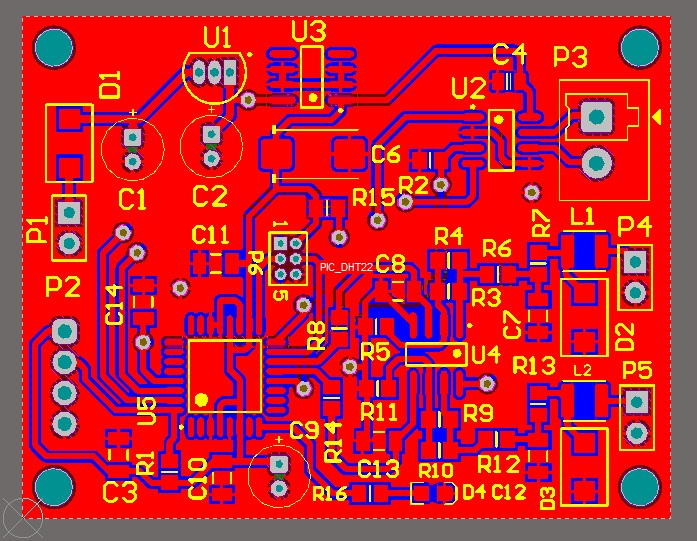

• Esquema del circuito: AT_DHT22
