Display A3 Temperatura / Humedad

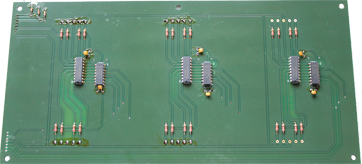

A raiz de la normativa legal de que en grandes superficies sería obligatoria la presentación en un display de la temperatura y la humedad del local, me planteé realizar un circuito con displays de 110 mm. de 7 segmentos que pudiesen representar estos valores, además que se pudiesen usar para futuros proyectos y fuesen fácilmente gobernables por microcontroladores. Para evitar la multiplexación y ahorrar pines en el uso del procesador me decidí por registros (biestables) con desplazamiento serie con amplificación de corriente para controlar los displays y que además se puedan conectar varios en serie.

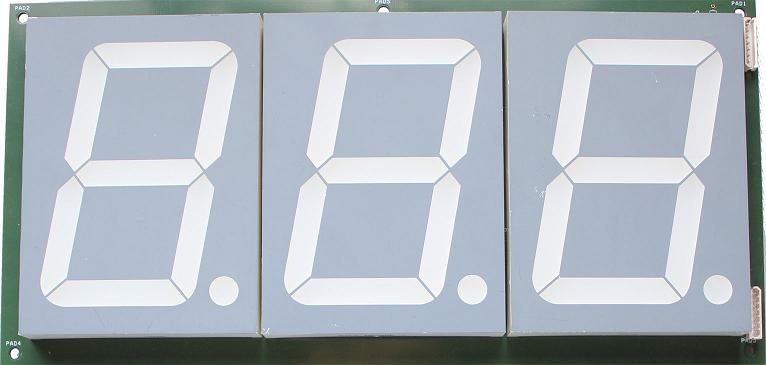

Como se puede ver, se pueden conectar en serie varios de estos módulos, para el Display de temperatura y humedad usamos dos placas, en una de ellas solo montaré dos dígitos (para humedad).

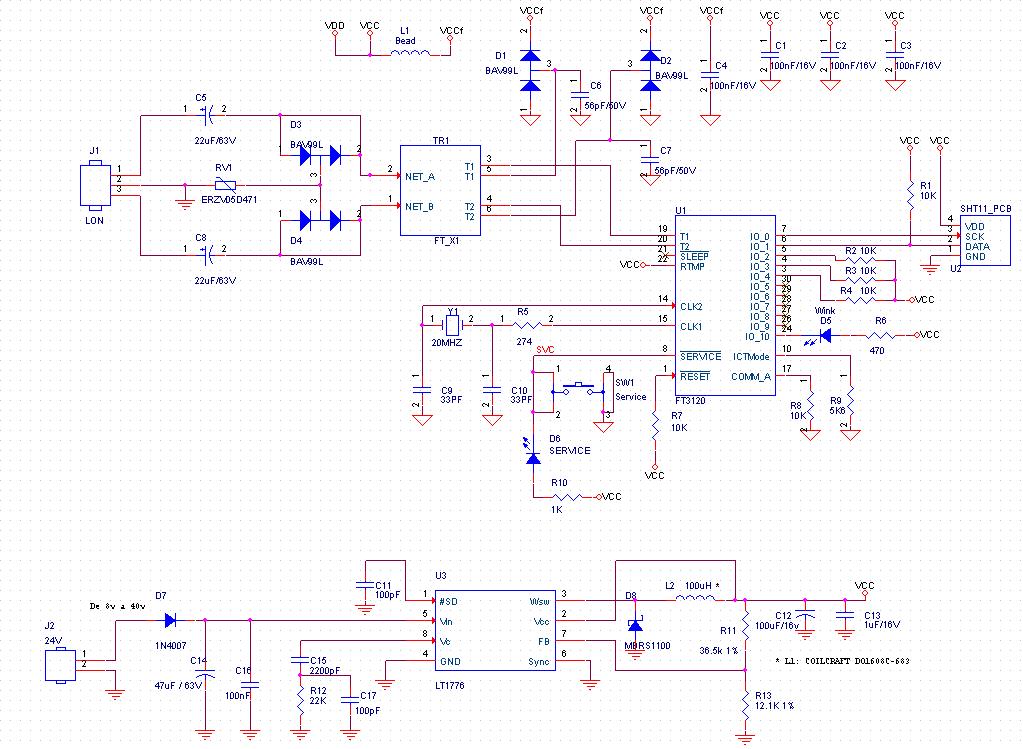

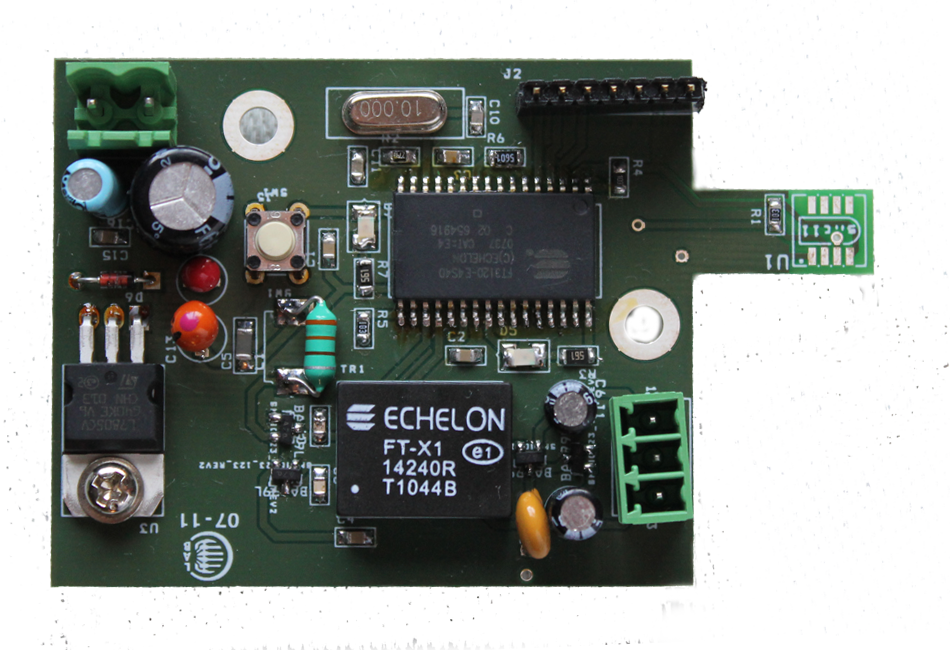

Después de esto, quedaba decidir que sensor/es y microcontrolador seleccionaría para montar el resto del circuito. Por las posibilidades que representa opté por el microcontrolador de Echelon FT3120, que permite la integración del dispositivo en una red Lonworks y por el sensor SHT11 de sensirion. Este sería el circuito resultante, con solo tres pines se pueden controlar un número importante de displays de 7 segmentos.

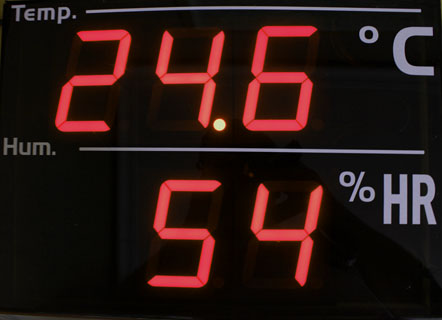

Aprovechando el procesador Lonworks, el display puede presentar la humedad/temperatura de un sensor remoto o envíar los datos adquiridos donde sea necesario. Aqui podemos ver el resultado final con un metacrilato oscuro sobre los componentes.
